Re: РСЗО: "ГРАД" и др....

#61 Сообщение smersh70 » 01 май 2020, 20:56

smersh70 писал(а):
01 май 2020, 00:55
Опытный образец 122-мм реактивного снаряда «Тайфун-1» разработки ГП «Конструкторское бюро «Южное» имени М.К. Янгеля» в ходе испытательных стрельб на украинском государственном испытательном полигоне Алибей в Одесской области, 29.04.2020
КБ "Южное" провело вторые предварительные испытания нового реактивного снаряда "Тайфун-1"
Данный РС является улучшенной версией стандартных 122 мм РС к РСЗО 2БМ-21 "Град". Помимо полностью украинской сборки он, при аналогичной по массе БЧ имеет дальность до 40 км (против 20 км у советских градов)

Данные испытания проводились на "максимальную дальность". В середине 2019 провдились первые испытания на "минимальную".

politrab
партизан
Сообщения: 674
Зарегистрирован: 31 янв 2015, 11:58

Благодарил (а): 5 раз
Поблагодарили: 268 раз

Re: РСЗО: "ГРАД" и др....

#62 Сообщение politrab » 02 май 2020, 13:34

Беларуский ВПК активно пиарит свою новую разработку – реактивную систему залпового огня (РСЗО) «Флейта», которая была впервые представлена 31 января 2020 г. на выставке, состоявшейся в ходе заседания коллегии Государственного военно-промышленного комитета Беларуси (ГВПК), проходившего в Минске.
Специальный 80-ствольный пусковой блок под под авиационные 80-мм НУРС "воздух-земля" С-8 на бронеавтомобиле «Асилак» («Силач») – лицензионная версия российского «Бурана»на шасси ГАЗ-3308 «Садко»(2-местная кабина и двигатель «Асилка» защищены броней класса 6А, в остеклении амбразуры с крышками для стрельбы из личного оружия экипажа, днище V-образной формы, рассекающей ударную волну при подрыве на минах). Развертывание на местности – не более 60 с., подготовка к залпу – менее 30 с. Благодаря маневренности «Флейта» способна быстро менять местоположение. «Флейта» оснащена автоматизированной системой управления (АСУ) «Альянс», в которую интегрировано рабочее место командира РСЗО, а также бортовым навигационным комплексом, что значительно улучшило точность стрельбы. Огромный ассортимент различного типа боеприпасов позволяет выполнять весь комплекс боевых задач присущих ствольной артиллерии!
Её бы КУПИТЬ (только бевые модули, без авто) и установить на наши старые на БТР-60, -70, -80 вместо башен ! Получится в каждом батальоне в миномётной батарее своя РСЗО !!!!

Двигатель - РДТТ
Калибр - 85 мм (ствол блока)
Диаметр ракет - 80 мм
Время работы двигателя - 0,69 сек
Бронепробиваемость:
- С-8КО - 420 мм
- С-8КОМ, С-8Т - не менее 400 мм
Толщина пробиваемого железобетона - 800 мм (С-8Б/БМ)
Тротиловый эквивалент (С-8ДМ)- 6 кг
Типы БЧ:
1) Кумулятивно-осколоч ная (С-8КО / С-8КОМ / С-8М);
2) Осколочно-фугасная;
3) Бетонобойная (С-8Б/БМ);
4) Боеприпас объемного взрыва (С-8ДМ);
5) Со стреловидными поражающими элементами (2000 шт., С-8С);
6) Осветительная детонирующая (С-8ОМ, сила света 2 МкД = 2 млн.свечей);
7) Противорадиолокацио нная (С-8П);
8) Тандемная кумулятивная (С-8Т) - эффективное поражение танков с активной защитой;
Вложения
Нас, офицеров, учили чести. Честь - это жертва, а жертва - это смерть... наша собственная или наших врагов. Честь имею !!!!

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#63 Сообщение smersh70 » 20 май 2020, 18:09

politrab писал(а):
02 май 2020, 13:34
Её бы КУПИТЬ (только бевые модули, без авто) и установить на наши старые на БТР-60, -70, -80 вместо башен ! Получится в каждом батальоне в миномётной батарее своя РСЗО !!!!
калибр мал,да и точность ужасная от этих неуправляемых с 8..
у нас и так есть малые Р-107,они еще с афгана отлично себя зарекомендовали....
плюс не надо на БТРы,можно и на прицеп Нивы,Жигулей ;)
эти аппараты хороши для Африки,дешево и сердито....


Китайские РСЗО на десантных платформах

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#64 Сообщение smersh70 » 22 май 2020, 03:03

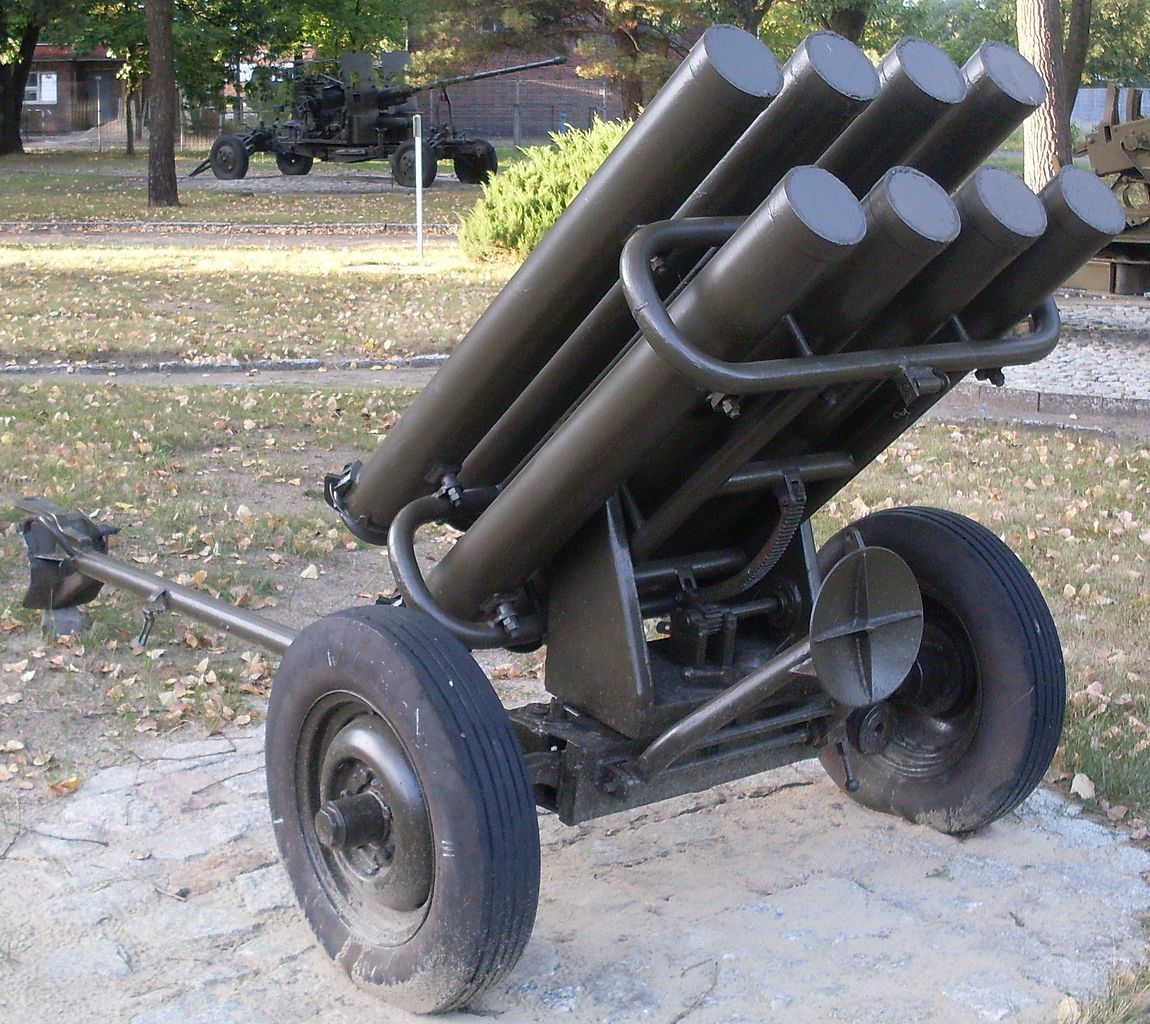

Польская установка WP-8Z, 1960

WP-8Z — 140-мм полевая 8-ствольная реактивная пусковая установка разработана в 1962 г. на Центральном научно-исследовательском артиллерийском полигоне (в настоящее время Военно-технический институт вооружения) и производилась в 1964—1965 гг. на металлургическом заводе StaLowa Wola. Поступила на вооружение воздушно-десантных частей Войска Польского в середине 1960-х годов под названием «артиллерийская пусковая установка WP-8Z». В конце 1970-х годов ее сняли с вооружения.
Пусковая установка предназначена для уничтожения и сковывания живой силы противника, а также его огневых средств в районах концентрации войск. Она позволяет вести как одиночную, так и залповую стрельбу с регулируемым количеством снарядов. Пуск снарядов (дистанционный) осуществляется с помощью электроспуска с расстояния до 45 м от пусковой установки.

Пусковая установка состоит из восьми гладкоствольных трубчатых направляющих (позаимствованы от полевой реактивной установки БМ-14), расположенных в два ряда на трубчатой раме, лафета с механизмами наведения, а также двухколесного шасси (с пружинными рессорами) и двумя разводными станинами (позаимствованы от 45-мм противотанковой пушки обр. 1942 г.). С левой стороны рамы установлен кронштейн для крепления прицельных приспособлений (позаимствованы от 76-мм дивизионной пушки обр. 1942 г.): механического прицела и орудийного угломера, а также кожуха прицельных приспособлений. Наведение пусковой установки в двух плоскостях происходит вручную. В боевом положении рессоры шасси выключаются, а пусковая установка располагается на двух станинах и огневой платформе, находящейся в передней части шасси.
Для стрельбы применяются 140-мм реактивные осколочно-фугасные снаряды М-14-0Ф массой 39,6 кг и длиной 1085 мм.

Пусковая установка буксируется с помощью легкового автомобиля повышенной проходимости ГАЗ-69. Она может транспортироваться по воздуху самолетами и вертолетами, а также сбрасываться на десантных платформах.

Тактико-технические характеристики WP-8Z:
Масса пусковой установки, кг;
неснаряженной 750
снаряженной 1070
Длина пусковой установки
в походном положении, м 3,52
Ширина пусковой установки
в походном положении, м 1,615
Высота пусковой установки
в походном положении, м 1,38
Клиренс, м 0,23
Максимальная скорость буксировки
по дорогам, км/ч:
с твердым покрытием 60
полевым 25
Калибр направляющей, мм 140,4
Длина направляющей, м 1,37
Угол обстрела в плоскости, град.:
вертикальной от -12 до +50
горизонтальной +28
Максимальная дальнобойность снаряда, м 9810
Максимальная скорость снаряда, м/с 400
Время разворачивания из положения, мин: походного в боевое
(без снаряжения пусковой установки) 1
боевого в походное 2
Время снаряжения
пусковой установки восемью снарядами, мин 1,5
Время производства залпа восемью снарядами, с 10

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#65 Сообщение smersh70 » 05 июн 2020, 01:16

Начавшая перевооружение армия Нигерии обзаведется китайскими реактивными системами залпового огня SR-5. Сообщения об этом появились в социальных сетях.
Также ожидается прибытие боевых машин пехоты VN11A, зенитных ракетных комплексов HQ-7B и истребителей JF-17 Thunder.
SR-5 интересна тем, что может применять боеприпасы двух калибров: в одном пакете помещаются двадцать 122-мм снарядов, имеющих дальность стрельбы до 50 км, в другом - шесть 220-мм неуправляемых или управляемых ракет, имеющих спутниковую или лазерную системы наведения на конечном отрезке полета и способных поражать цели на дистанции до 70 км.
Большим плюсом для расчета из трех человек является то, что процесс заряжания максимально механизирован и занимает всего 5 минут.
Весящая 25 тонн РСЗО монтируется на трехосном полноприводном автомобиле Taian TA5310. Его максимальная скорость по шоссе составляет 85 км/ч. Запас хода по топливу - 600 км.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#66 Сообщение smersh70 » 07 июн 2020, 17:39

Тайваньская РСЗО RT-2000, стрельба 230-мм ракетами MK-45, 5 июня 2020.
MK-45 самый мощный боеприпас в линейке боекомплекта для RT-2000.
Известно также о 117-мм ракетах типа MK-15 и 180-мм MK-30.
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#67 Сообщение smersh70 » 15 июн 2020, 16:19

кочующая РСЗО ;)
Как сообщает МО Ирака, пусковая установка на базе автомобиля Kia Bongo была обнаружена в районе Рашидия в двенадцати километрах от базы Таджи. По предварительным данным, два реактивных снаряда успели запустить в сторону Таджи, но они не достигли своих целей и упали на пустырях.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#68 Сообщение smersh70 » 16 июн 2020, 18:09

Выполненная на шасси КамАЗ-4310 48-зарядная боевая машина 122-мм реактивной системы залпового огня производства Приднестровской Молдавской Республики (ПМР).
Приднестровский БМ-21 установлен на шасси трехосного полноприводного "Камаза-4310". За автомобильной кабиной видны места для расчета. Для устойчивости РСЗО оборудована мощными аутригерами. Максимальная дальность стрельбы зависит от применяемых боеприпасов. Как правило, это около 20 км.
Впервые данная установка была открыто продемонстрирована 2 сентября 2018 года во время торжественных мероприятий, связанных с празднованием Дня республики.
Также в ПМР в 90-е гг. были изготовлены боевые машины ВВ-21 "Град" на базе вездеходов ЗиЛ-131 с 20-ю направляющими, они были приняты на вооружение местной армии, где продолжают находиться до сих пор.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#69 Сообщение smersh70 » 17 июн 2020, 18:42

Сообщается, что 12 июня в Индонезию в порт Танджунг Приок была доставлена новая партия бразильских модульных РСЗО ASTROS II Mk 6 для индонезийской армии. Ранее по контракту 2012 г. Индонезия получила два дивизионных комплекта (36 боевых машин) РСЗО ASTROS II Mk 6, и о дополнительных контрактах не сообщалось. Тем не менее, видимо, был заказан еще один дивизион этих РСЗО - предположительно, для сформированной в 2018 г. 3-й дивизии Командования стратегического резерва (KOSTRAD) на Сулавеси и в Папуа.
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98644
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4914 раз
Поблагодарили: 6157 раз

Re: РСЗО: "ГРАД" и др....

#70 Сообщение smersh70 » 28 июн 2020, 20:08

Hedayat 122 - интересная иранская модернизация 122-мм РСЗО с добавлением специальных направляющих для запуска управляемых ракет при сохранении штатного пакета для неуправляемых ракет.
