Re: РСЗО: "ГРАД" и др....

#41 Сообщение smersh70 » 04 фев 2020, 01:35

Многоствольная ракетная установка VP-14 Krizan. Производитель Technopol International J.S.C., Чехия.
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#42 Сообщение smersh70 » 17 фев 2020, 18:26

mirotvores70 писал(а):
20 ноя 2012, 18:14
Основной производитель: США
Имя: HIMARS
Тип: Реактивная система залпового огня
Год принятия на вооружение: 2006
Корпорация Lockheed Martin заключила контракт на поставки в армию и корпус морской пехоты США РСЗО HIMARS, сообщает Defencetalk.
Реактивные системы залпового огня HIMARS (High Mobility Artillery Rocket) представляют собой облегченную версию системы MLRS, размещенную на шасси грузового автомобиля. Благодаря меньшей массе и габаритам, HIMARS могут перебрасываться военно-транспортными самолетами типа С-130 и тяжелыми вертолетами.
Графическое изображение запускаемой из боевой машины М142 ракетной системы HIMARS оперативно-тактической ракеты DeepStrike, создаваемой корпорацией Raytheon в рамках программы армии США Precision Strike Missile (PrSM) (с) Raytheon

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО "ГРАД" и др....

#43 Сообщение smersh70 » 18 фев 2020, 03:00

smersh70 писал(а):
15 ноя 2019, 02:13
Заключительная партия боевых машин из состава реактивных систем залпового огня (РСЗО) "Торнадо-Г" поставлена Министерству обороны России ЗАО "Специальное конструкторское бюро", входящее в группу предприятий "Мотовилихинские заводы". Об этом говорится в пресс-релизе, поступившем в адрес "Военного обозрения" от пресс-службы ПАО "Мотовилихинские заводы".
Военнослужащие артиллерийского подразделения 41-й общевойсковой армии (ОА) Центрального военного округа (ЦВО) провели первые стрельбы из новых реактивных систем залпового огня (РСЗО) БМ-21-1 «Град» в Кемеровской области.
Артиллеристы испытали в действии партию боевых машин, поступивших к ним на вооружение в начале февраля. Торжественное мероприятие по приему боевых машин прошло накануне в подразделении. Военнослужащие произвели проверку комплектности и состояния новой техники, а также провели подготовку к проведению первых боевых стрельб.

В ходе модернизации установки получили электронную систему пуска, а система управления и наведения для удобства оператора выведена в кабину. За счет более мощных боеприпасов дальность стрельбы в сравнении с предыдущей модификацией увеличена почти вдвое - до 40 км. На маршах и бездорожье особое преимущество боевой машине дает шасси с обновленным дизельным двигателем. Новая техника позволит повысить боевые возможности соединения при выполнении задач в 1,5 раза.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#44 Сообщение smersh70 » 19 фев 2020, 18:54

Линейка самоходных реактивных установок на колёсных шасси производства сербской государственной оборонной компании Yugoimport, представленных на международных выставках вооружений в 2018-2019 гг.

Сербы презентовали:
- мультикалиберную РСЗО Shumadia (2018);
- 122-мм РСЗО Tamnava (2019).
Боеприпасы для РСЗО Shumadia:
- "Ирина 1" - калибр 400 мм, длина - 8 м 24 см, вес - более 1 т, БЧ - 200 кг, макс. дальность стрельбы - 300 км, КВО (по утверждению производителя) - 50 м (за счёт уточнения траектории по GPS);
- "Ирина 2" - калибр 267 мм, длина - 4 м 22см, вес - 338 кг, БЧ - 115 кг, макс. дальность стрельбы - 60 км;
- устанавливается либо до 8 х "Ирин 1" (в блоках по 2), либо 12 х "Ирин 2" (в блоках по 6).
Обе РСЗО построены на шасси сербского грузовика ФАП 2832 8х8 (лицензионный "Мерседес") с бронированной кабиной. На этом же шасси выполнена новейшая версия 155-мм полностью автоматизированной гаубицы Aleksander производства Yugoimport.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#45 Сообщение smersh70 » 24 фев 2020, 00:03

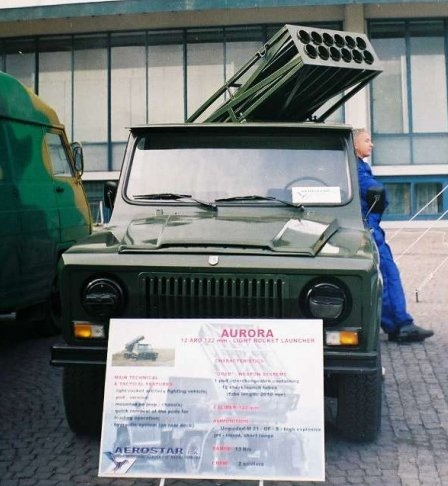

РСЗО Аврора
Аврора (Aurora) - румынкая легкая РСЗО (реактивная система залпового огня), создана фирмой «Aerostar SA» в 1987 году и предназначена для поражения живой силы противника на открытых участках местности, его небронированной и легкобронированной техники, командных пунктов и других материальных ресурсов инфраструктуры.
РСЗО Аврора была создана с целью её переброски по воздуху и десантирования на парашютах.
РСЗО состоит из: боевой машины, неуправляемых реактивных снарядов (НУРС) и транспортно-заряжающей машины.

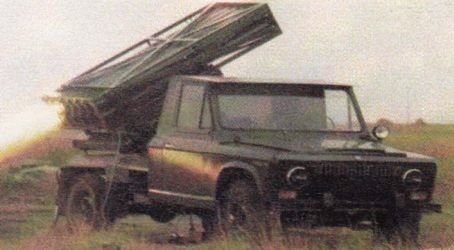

Боевая машина РСЗО Аврора представляет собой пусковую установку, состоящую из 12 направляющих 122-мм гладкостенных труб с П-образным винтовым пазом внутри, установленную на шасси полноприводного джипа АРО-320. Длина направляющих становит 3 м. Вес снаряда составляет 66,4 кг.
Пусковая установка размещена на шасси подвижно и имеет возможность наведения на цель под вертикальным углом до 50°. Наводка на цель осуществляется с помощью ручного привода. Пусковая установка выполнена на основе советской РСЗО БМ-21 Град.
Реактивный снаряд при выходе с направляющей получает вращательное движение вокруг своей продольной оси для стабилизации снаряда в полете. После выхода снаряда из направляющей раскрываются лопастные стабилизаторы, расположенные под некоторым углом к продольной оси снаряда. Это стабилизирует его полет к цели.
Полный залп РСЗО Аврора длится 6 секунд. Заряжание происходит вручную с грунта или при помощи транспортно-заряжающей машины. Продолжительность процесса заряжания длится не более 3 минут.
Тактико-технические характеристики РСЗО Аврора (Aurora)
Колесная формула 4×2
Калибр 122,4 мм
Длина направляющей трубы 3 м
Количество направляющих 12
Дальность стрельбы минимальная 3 000 м
Дальность стрельбы максимальная 20 500м
Максимальный угол возвышения 50°
Продолжительность залпа 6 сек
Силовая установка: 4-цилиндровый дизельный двигатель D127 мощностью 65 л.с.(48 кВт) или 4-цилиндровый карбюраторный двигатель L25 мощностью 80 л.с.(59 кВт)
Максимальная скорость по шоссе 90 км/ч

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#46 Сообщение smersh70 » 24 фев 2020, 05:52

Таджикский КраЗ БМ-21 :o
интересно,таджики не могли ничего более подходящего найти,чем этот Краз :roll: Он же движется как черепаха,у него разворот дай боже,что он будет делать в горах :?
Сколько китайского барахла привезли ,могли бы и пару грузовиков притащить :confusion-confused:
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#47 Сообщение smersh70 » 25 фев 2020, 18:43

Чешские РСЗО RM-70 в армии Нигерии
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#48 Сообщение smersh70 » 27 фев 2020, 00:19

smersh70 писал(а):
19 фев 2020, 18:54
Линейка самоходных реактивных установок на колёсных шасси производства сербской государственной оборонной компании Yugoimport, представленных на международных выставках вооружений в 2018-2019 гг.
Сообщается о проведении сегодня испытательных стрельб сербской перспективной самоходной 122-мм реактивной установки Tamnava производства государственной оборонной компании Yugoimport, представленной в 2018-2019 гг на международных выставках вооружений.
РСЗО построена на шасси сербского грузовика ФАП 2832 8х8 (лицензионный "Мерседес") с бронированной кабиной. На этом же шасси выполнены бикалиберная РСЗО Shumadia и новейшая версия 155-мм полностью автоматизированной гаубицы Aleksander производства Yugoimport.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#49 Сообщение smersh70 » 02 мар 2020, 15:43

В кадре - три РСЗО Astros-2 и две ТЗМ на тяжелых транспортерах из состава полка королевской артиллерии Малайзии (Rejimen Artileri Diraja).
Всего в ВС Малайзии 36 РСЗО "Астрос-2" производства бразильской компании "Авибрас индустриа аэроэспасьяль" (Avibras Industria Aeroespacial) в рамках программы ASTROS (Artillery SaTuration ROcket System).
В состав дивизиона входят три батареи. Машина управления AV-VVA предназначена для управления боевой работой дивизиона. Кроме того, в дивизионный комплект входят машина обслуживания ракет AV-ММС и две машины регламента и обслуживания.
В состав штатной батареи Astros-2 входят шесть ПУ AV-LMU, способных выполнить пуск до 192 РС за 16 секунд, три транспортно-заряжающие машины AV-RMD, машина управления огнем батареи AV-PCC, метеорологическая станция (AV-MET), машина управления с РЛС артиллерийской разведки (AV-UCF), мобильная ремонтная мастерская AV-OFVE.
Несмотря на то, что они были разработаны еще в начале 80-х годов, эксперты до сих пор считают их одними из лучших.
Astros-2 относится к системам мультикалиберного типа и может комплектоваться 127-мм, 180-мм и 300-мм боеприпасами с дальностью стрельбы от 9 000 до 90 000 метров. Соответственно количество их в пусковом контейнере колеблется от 32 до 4.
Масса установки достигает 10 000 кг. Она имеет защищающую от пуль и осколков кабину для расчета из трех человек. Мощность двигателя - 280 л.с., максимальная скорость - 90 км/ч.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 146202
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 10666 раз
Поблагодарили: 15916 раз

Re: РСЗО: "ГРАД" и др....

#50 Сообщение smersh70 » 03 мар 2020, 00:09

smersh70 писал(а):
27 фев 2020, 00:19
Сообщается о проведении сегодня испытательных стрельб сербской перспективной самоходной 122-мм реактивной установки Tamnava производства государственной оборонной компании Yugoimport, представленной в 2018-2019 гг на международных выставках вооружений.
РСЗО построена на шасси сербского грузовика ФАП 2832 8х8 (лицензионный "Мерседес") с бронированной кабиной. На этом же шасси выполнены бикалиберная
а вот его испытания
