Минометные системы

#41 Сообщение smersh70 » 28 май 2020, 01:07

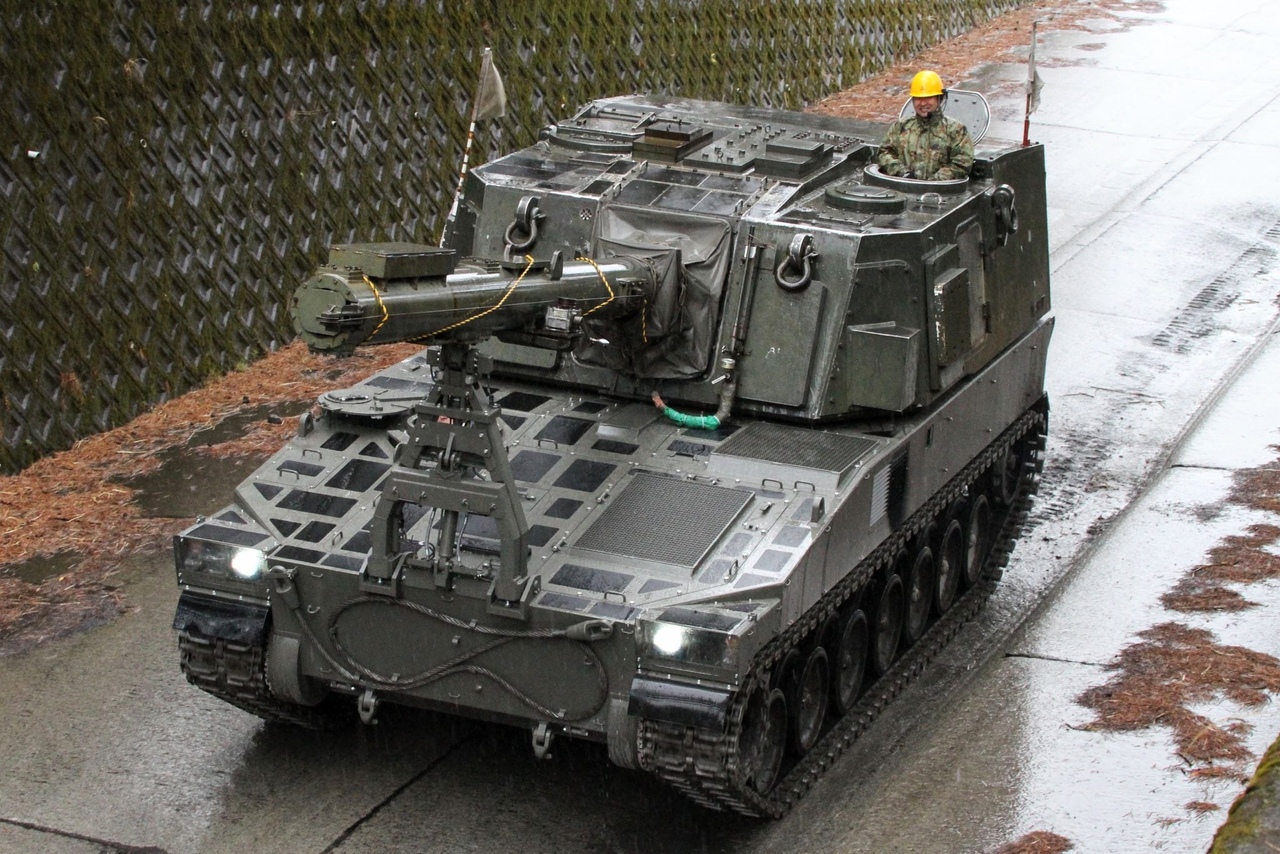

Экспериментальная колесница замеченная на дорогах Японии, есть предположения что это новый самоходный миномет который японцы разрабатывают с начала 2010 года для замены существующих Type 96.
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Минометные системы

#42 Сообщение smersh70 » 19 июн 2020, 19:18

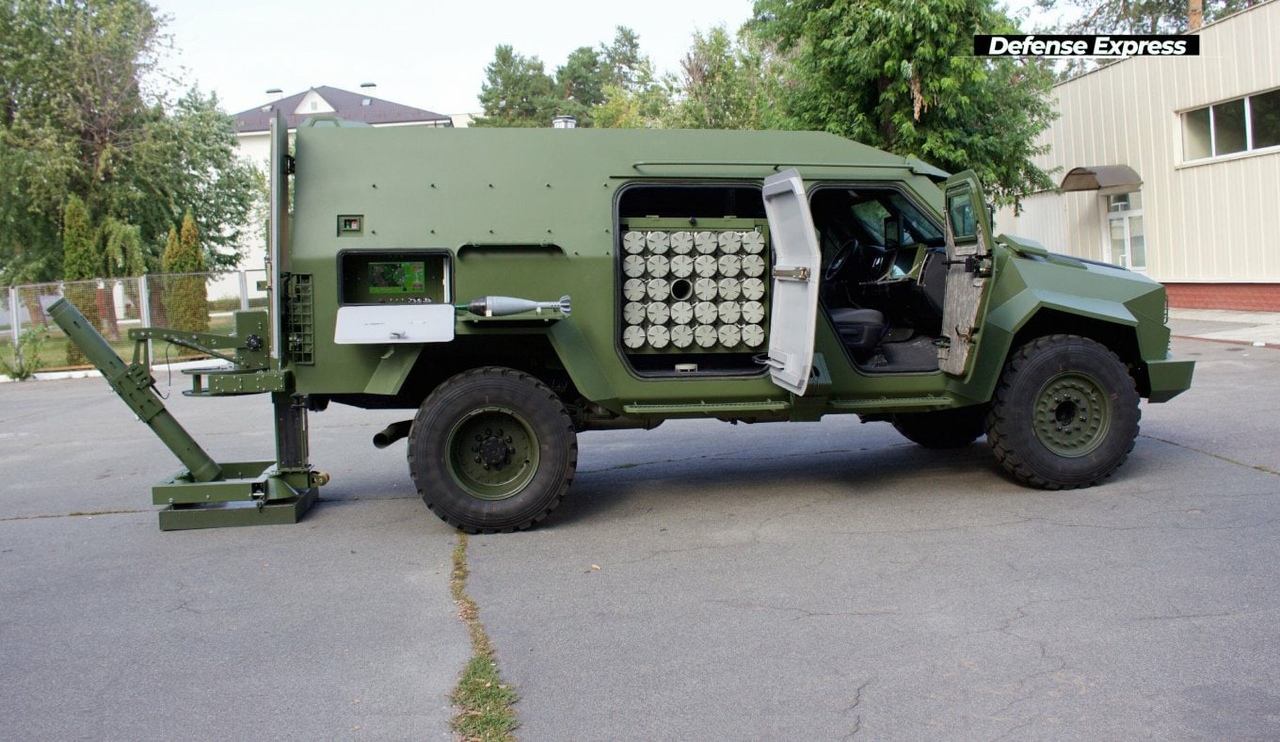

БАРС-8ММК — это автоматизированная минометная система калибра 120 мм. Она оснащена системой автоматического развертывания, наведения и управления огнем. Информация о поле боя отображается на электронной карте, возможны корректировка огня и контроль эффективности стрельбы.
Изюминка самоходного миномета на базе машины "Барс-8" - максимально автоматизированный процесс развертывания миномета, подготовка данных для стрельбы, открытие огня и быстрая смена позиции.
Это достигается за счет интеграции в платформу специального механизма приведения миномета в боевое положение - с помощью электромеханических приводов, без физических усилий со стороны расчета. Это решение было разработано испанской компанией, оно реализовано, например, в 120-мм в легкой самоходной минометной системе Alakran.
Механизм приведения в боевое положение и наведения миномета интересен также тем, что в нем могут устанавливаться стволы минометов калибров от 81 мм до 120 мм. Но наиболее эффективен именно калибр в 120 мм - как удачный компромисс между весовыми и габаритными показателями и огневой мощью.
При транспортировке 120-мм миномет находится в бронемашине в горизонтальном положении, а для стрельбы он с помощью электромеханической системы разворачивается позади платформы.
Время готовности к стрельбе из походного положения - 35 секунд. Для наведения используются механизмы и приводы, управляемые системой управления огнем. Углы горизонтального наведения составляют ± 60 °, вертикального наведения от 45 ° до 90 °.
Максимальная дальность стрельбы из миномета-аналога 2Б11 при использовании штатных боеприпасов - до 7,2 км. Опытный расчет может обеспечить скорострельность до 12 выстрелов в минуту. Боекомплект бронированной машины - 60 мин.
После выполнения боевой задаче батарея или отдельный миномет быстро сворачивается и перемещается на другую позицию, чтобы не попасть под огонь врага в ответ. Время перевода из боевого положения в походное - не более 25 секунд.
Заявленные ТТХ
База: бронеавтомобиль «Барс-8»
Полная масса: до 12000 кг
Экипаж 3
Длина: 6707 мм
Ширина: 2525 мм
Высота: 2475 мм
Колесная база: 3670 мм
Колесная формула: 4х4
Клиренс: 280 мм
Двигатель: дизель Cummins объемом 6,7 л, мощностью 385 л.с.
Коробка передач: 6-ступенчатая МКПП
Скорость движения: до 120 км/ч
Емкость топливных баков: 197 л
Бронирование: STANAG 4569 Level 2
Вооружение:
120-мм миномет
Максимальная дальность стрельбы 7200 м
Скорострельность 12 выстр/мин
Углы горизонтального наведения: ± 60 °
Углы вертикального наведения от 45 ° до 90 °
Боекомплект (возим): 60 мин
Время перевода из походного положения в боевое: 35 с
Время перевода из боевого положения в походное: 25 с


Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Минометные системы

#43 Сообщение smersh70 » 14 июл 2020, 04:42

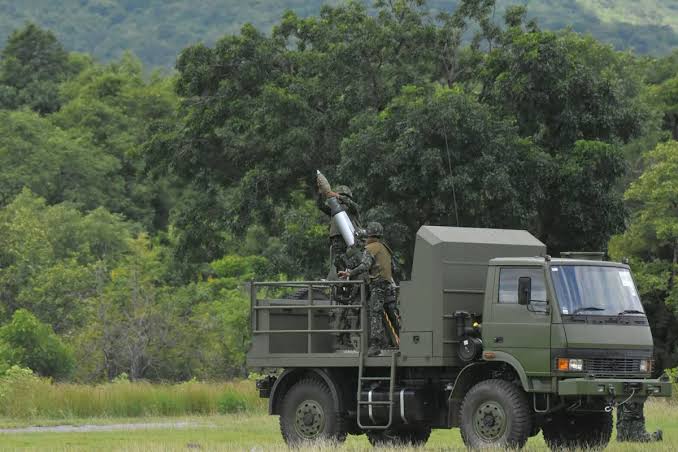

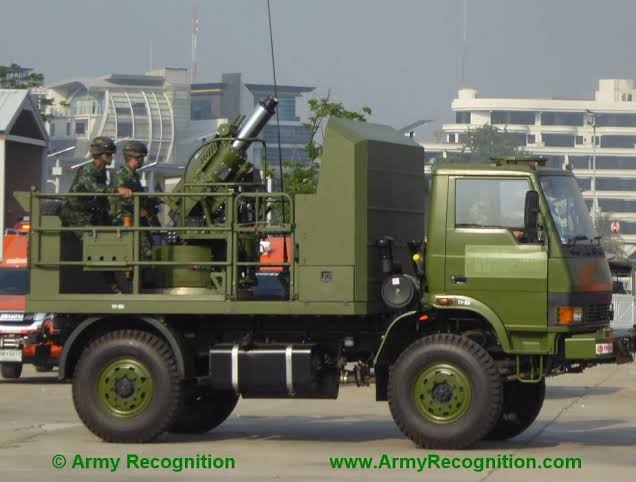

Тайские вооруженные силы для организации артиллерийской поддержки в труднодоступной местности используют миномет, разработанный Elbit Systems Ltd, установленный на грузовик 4x4 Tata Motors .
Местная компания Bharat Forge Ltd создала совместное с Elbit предприятие по производству минометных мин.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: МИНОМЕТЫ

#44 Сообщение smersh70 » 21 июл 2020, 00:25

новинка у русаков
120-мм самоходный миномёт "Флокс".

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: МИНОМЕТЫ

#45 Сообщение smersh70 » 27 авг 2020, 03:38

smersh70 писал(а):
12 янв 2020, 22:01
"Уралвагонзавод" будет поставлять войскам минометы "Дрок" и орудия "Флокс".
82-мм самоходный (возимо-носимый) миномет 2С41 "Дрок" предназначен для артиллерийских (минометных) батарей батальонной артиллерии мотострелковых, десантно-штурмовых и горных батальонов. С его помощью будут поражаться цели, которые находятся в зоне ответственности батальона.
Самоходный миномёт «Дрок» разработан для ВДВ на базе бронированного автомобиля «Тайфун-ВДВ». Основное предназначение машины — поддержка десантно-штурмовых подразделений. По словам разработчиков, миномёт может вести огонь обычными боеприпасами, а также новыми минами с повышенной мощностью и дальностью. Стрельба возможна из боевого отделения машины и с грунта. Масса «Дрока» составляет 14 т, экипаж — 4 человека. Дальность стрельбы миномёта — от 100 м до 6 км, скорострельность — 12 выстрелов в минуту, боекомплект — 40 мин. Основным оружием бронемашины 2С41 «Дрок» является 82-мм казнозарядный миномёт с ручным заряжанием.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: МИНОМЕТЫ

#46 Сообщение smersh70 » 11 дек 2020, 04:00

ну вот и турки сварганили минометную систему PARS III 8x8 120mm Zirhli Havan Araci.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: Минометные системы

#47 Сообщение smersh70 » 14 дек 2020, 03:45

Азербайджанский миномёт Spear MK2, установленный на бронеавтомобиль Plasan Sand Cat в Нагорном Карабахе.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: Минометные системы

#48 Сообщение smersh70 » 15 дек 2020, 22:57

smersh70 писал(а):
14 дек 2020, 03:45
Азербайджанский миномёт Spear MK2, установленный на бронеавтомобиль Plasan Sand Cat в Нагорном Карабахе.
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: Минометные системы

#49 Сообщение smersh70 » 23 дек 2020, 03:16

Новое САО 2С42 разрабатывается для воздушно-десантных войск для замены советской 120-мм авиадесантной самоходной артиллерийско-миномётной установки 2С9. Для унификации с другой техникой ВДВ за основу было взято шасси авиадесантируемой БМД-4М. Установлена автоматизированная башня со 120-миллиметровым орудием, которое совместимо с широкой номенклатурой 120-миллиметровых боеприпасов, в том числе перспективных. Экипаж состоит из 4 человек. САО 2С42 может десантироваться в полностью боеготовом состоянии с военно-транспортных самолётов типа Ил-76 с помощью десантных парашютных систем[2][3]. В январе 2019 года стало известно, что САО 2С42 «Лотос» и в частях морской пехоты ВС России заменит самоходные орудия 2С9 «Нона-С»

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: Минометные системы

#50 Сообщение smersh70 » 30 дек 2020, 03:28

«Молот Тора» для миномётных частей
Весной 2019 года армия Швеции получила первые экземпляры самоходного миномёта «Мьёльнир», названного в честь молота скандинавского бога Тора. История создания этой боевой машины весьма интересна, а её технический облик во многом уникален.
До недавнего времени миномётное вооружение шведской армии было представлено только возимыми образцами — 81-мм миномётом m/84 и 120-мм миномётом m/41. Для их замены с 1996 года совместно с Финляндией осуществлялась программа создания весьма «продвинутого» самоходного миномёта AMOS. Двуствольная 120-мм система монтировалась во вращающейся башне, которую можно было устанавливать на различные колёсные и гусеничные шасси, а также на катера. Система отличалась высоким уровнем автоматизации, отличными баллистическими характеристиками, хорошей скорострельностью, но вполне ожидаемо оказалась весьма дорогой. В декабре 2010 года AMOS приняли на вооружение армии Финляндии. Шведским военным пришлось отказаться от новой «игрушки» из-за финансовых ограничений, но идею получить самоходный миномёт они не оставили.

Церемония передачи первых серийных «Мьёльниров», 19 сентября 2019 года
Концепция

В 2013 году началась концептуальная проработка нового самоходного миномёта, призванного стать более дешёвой альтернативой AMOSa. Выбор базы был предопределён — армия ещё в 2003 году закупила 40 шасси БМП CV90, рассчитывая установить на них системы AMOS. Как и несостоявшийся предшественник, новый миномёт предполагалось выполнить двуствольным, но без сложного автомата заряжания. Оружие следовало установить в закрытой башне.
Дальность стрельбы нового самоходного миномёта должна была составлять не менее 10 км. Непременным требованием являлось наличие автономной навигационной системы и автоматизированной системы подготовки данных для стрельбы. Длительность подготовки к открытию огня не должна была превышать двух минут.
В декабре 2016 года шведское Агентство оборонных закупок (FMV) одобрило контракт с концерном «ВАЕ Systems», предусматривающий дальнейшую закупку не менее 40 самоходных миномётов. В то время его стоимость оценивалась примерно в 68 млн долларов. Работа продвигалась без заминок, и уже в марте 2017 года было объявлено, что принятие нового миномёта на вооружение ожидается во второй половине 2019 года. Для этого требовалось завершить изготовление прототипа «Мьёльнира» — такое название получил миномёт — не позднее осени 2017 года.
В мае 2018 года производитель проинформировал о начале стрельбовых испытаний «Мьёльнира», а в августе на полигоне у города Боден состоялась первая презентация самоходного миномёта. В феврале 2019 года на заводе в Эрнскьольдсвике представители FMV приняли четыре предсерийных «Мьёльнира», предназначенных для войсковых испытаний и подготовки экипажей. Наконец, в сентябре 2019 года миномёт приняли на вооружение, присвоив труднопроизносимое официальное наименование Granatkastarpansarbandvagn 90120 (буквально — «бронированная гусеничная машина, стреляющая гранатами»), обычно сокращаемое до аббревиатуры Grkpbv 90. Таким образом, намеченные сроки создания системы были выдержаны. В современных условиях это является, скорее, исключением из правил — мы давно уже привыкли к сообщениям о «сдвигах вправо» сроков разработки тех или иных видов вооружения.
Конструкция

Компоновка Grkpbv 90 соответствует базовой машине: справа в передней части находится моторно-трансмиссионное отделение, слева — отделение управления с рабочим местом механика-водителя с люком и тремя перископами, а за ними — боевое отделение с вращающейся башней. В последней расположены рабочие места трёх членов экипажа: командира, выполняющего также функции наводчика — справа впереди, а двух заряжающих — по бокам блока стволов. Для доступа в башню служат два люка над местами командира и левого заряжающего. У командирского люка установлены пять перископов, а у люка заряжающего — два. Масса башни составляет 7 т.
Основное вооружение «Мьёльнира» — два 120-мм гладкоствольных миномёта со стволами длиной 2000 мм, установленных в общей люльке. Максимальная начальная скорость мины превышает 500 м/с. Это обеспечивает максимальную дальность стрельбы более 13 км, минимальная же составляет 500 м. «Мьёльнир» не имеет возможности стрельбы прямой наводкой: диапазон «рабочих» углов возвышения, при которых разрешается ведение огня, составляет от +45 (по некоторым данным, +40) до +85 градусов. Горизонтальное наведение возможно в секторе 70 градусов — по 35 градусов вправо и влево. Механизмы вертикальной и горизонтальной наводки имеют ручные приводы и обслуживаются заряжающим. Отказ от силовых приводов наведения разработчики объясняют стремлением к снижению стоимости самоходки.
Миномёты являются дульнозарядными — решение, мягко говоря, нетипичное для самоходных миномётов закрытого типа. Это вынудило конструкторов применить специальный механизм, подающий мины изнутри башни к срезу ствола. Огонь из стволов ведётся поочерёдно. Максимальная скорострельность составляет 16 выстрелов в минуту, а продолжительная — 6-9 выстрелов в минуту.
Возимый боекомплект составляет 104 мины, из них 56 находятся в укладке в кормовой части башни. Пополнение боекомплекта осуществляется через две дверки в задней стенке башни. Дополнительная боеукладка на 48 мин расположена в корпусе машины. «Мьёльнир» может вести огонь осколочно-фугасными минами НЕ-А1/А2 (12,8 кг), HE-ER (15 кг), MERHE (15 кг), дымовыми MILL (14 кг), осветительными IR-SMK (14 кг), а также управляемыми минами STRIX. Последние имеют бóльшую длину по сравнению с обычными минами, и для них предусмотрены шесть ячеек в боеукладке в корпусе машины.
Для сокращения времени, необходимого на выработку данных для стрельбы, самоходка оборудована инерциальной навигационной системой POS-2, основными компонентами которой являются гироскопы и акселерометры. По желанию заказчика Grkpbv 90 может быть дополнительно оборудован приёмником спутниковой навигационной системы GPS.

В задней стенке башни самоходного миномёта имеются две дверки для пополнения боекомплекта
Координаты цели расчёты самоходных миномётов получают, как правило, с передовых постов наблюдения. Перед началом стрельбы Grkpbv 90 занимают позиции, после чего их точные координаты передаются на командный пункт огневого взвода. Имеющийся на командном пункте баллистический компьютер вырабатывает установки для стрельбы, которые по радио передаются на самоходки. После наведения миномётов следует команда на открытие огня. Время на подготовку «Мьёльнира» к стрельбе не превышает двух минут с момента занятия позиции, оставить позицию самоходка может за одну минуту. В случае выхода из строя КП огневого взвода миномёт может вести огонь в аварийном режиме — с применением прицела-панорамы.
Силовая установка Grkpbv 90 состоит из восьмицилиндрового дизельного двигателя DSI 14 мощностью 550 л.с. и гидромеханической трансмиссии X300-5N. Коробка передач обеспечивает четыре скорости вперёд и две — назад. Ходовая часть применительно к одному борту включает семь опорных катков, ведущее колесо переднего расположения и направляющее — заднего. Машина обладает довольно высокой подвижностью и по шоссе может разогнаться до 70 км/ч.

Служб

Ещё до начала серийного производства «Мьёльниров» шведские военные начали подготовку к их введению в строй. В первую очередь разрабатывались основы боевого применения нового для армии Швеции вида вооружений. В начале 2019 года было объявлено о наборе военнослужащих на курсы инструкторов по обслуживанию Grkpbv 90, которые проводились специалистами фирмы «ВАЕ Systems».
Самоходные миномёты «Мьёльнир» поступают на вооружение миномётных батарей тяжёлых манёвренных (механизированных) батальонов. Каждая из них включает восемь самоходок, разбитых на два взвода по четыре машины. Командный пункт взвода располагается на колёсном БТР «Патриа» Patgb 203 либо на гусеничном транспортёре Bv 206. Такие же гусеничные транспортёры используются для подвоза боеприпасов и перевозки групп передовых артиллерийских наблюдателей.
Имеющимися планами предусмотрено формирование батарей «Мьёльниров» в пяти батальонах: 41-м и 42-м из полка Р4 «Скараборгс» (Сковде), 71-м из полка Р7 «Сёдра Сканска» (Ревингехед), а также 191-м и 192-м из полка I19 «Норрботтенс» (Боден). Однако эти планы не являются окончательными. Учитывая мероприятия по возобновлению военного присутствия на острове Готланд, вероятно перемещение туда одной из батарей «Молотов Тора».
В ходе церемонии передачи первых серийных самоходных миномётов, состоявшейся в сентябре 2019 года в Сковде, три «Мьёльнира» несли флаги всех трёх полков, на вооружение которых поступят самоходные миномёты. Однако в первую очередь новые боевые машины поступили в батальоны полка Р4. В марте 2020 года их личный состав приступил к отработке огневых упражнений в составе взводов на полигоне Фалун. Поставки всех 40 самоходных миномётов завершились осенью 2020 года.

Grkpbv 90 не является плавающим, но может преодолевать водные преграды вброд

Перспективы
Пока шведская армия не объявляла о планах дальнейших закупок «Мьёльниров». Но, вероятно, в дальнейшем может понадобиться дополнительная партия таких миномётов для двух лёгких манёвренных (мотопехотных) батальонов, вооружённых БТР «Патриа». Можно ожидать появления варианта «Мьёльнира» на шасси этого колёсного бронетранспортёра — тем более что фирма-разработчик декларирует возможность установки башни с миномётами на шасси подходящих по грузоподъёмности и габаритам гусеничных и колёсных машин. Предпринимаются и усилия по продвижению «Молота Тора» на экспорт — интерес к этому самоходному миномёту проявляют военные Чехии, Нидерландов, Эстонии, Австралии.
С одной стороны, «Мьёльнир» является миномётом с весьма хорошими баллистическими характеристиками, но с другой — его боевые возможности пришлось ограничить ввиду стремления к удешевлению машины. Поэтому уже сейчас разрабатываются предложения по усовершенствованию самоходного миномёта. В частности, замена ручных приводов вертикального наведения электрическими позволить реализовать режим огня MRSI — одновременное поражение цели несколькими минами. Целесообразным представляется оснащение «Мьёльнира» измерителем начальной скорости мин, а в идеале — и собственным баллистическим компьютером. Повышению выживаемости машины на поле боя будет служить планируемое дооборудование дымовыми гранатомётами, а также вооружение пулемётом (возможно — в дистанционно управляемой установке).

В походном положении стволы и механизмы заряжания миномётов закрываются кожухом
Тактико-технические характеристики самоходного миномёта Grkpbv 90 «Мьёльнир»
экипаж, чел. 4
боевая масса, т 25
длина, мм 6500
ширина, мм 3100
высота, мм 2400
клиренс, мм 450
вооружение
спаренный 120-мм миномёт
возимый боекомплект, мин 104
мощность двигателя, л.с. 550
максимальная скорость, км/ч 70
