Re: РСЗО (реактивная система залпового огня) "Ураган"

#21 Сообщение smersh70 » 01 фев 2020, 03:36

Бикалиберная (220 мм/300 мм) РСЗО 9К512 «Ураган-1М».
Боевая машина способна вести стрельбу реактивными снарядами как 220-мм системы 9К57 «Ураган», так и 300-мм системы 9К58 «Смерч». :o
Заряжание производится путём замены всего пакета с направляющими.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: РСЗО (реактивная система залпового огня) "Ураган"

#22 Сообщение smersh70 » 17 мар 2020, 21:23

smersh70 писал(а):
01 фев 2020, 03:36
Бикалиберная (220 мм/300 мм) РСЗО 9К512 «Ураган-1М».
Реактивная система залпового огня 9К512 "Ураган-1М"

Реактивная система залпового огня 9К512 "Ураган-1М" предназначена для поражения площадных целей, уязвимыми элементами которых являются открытая и укрытая живая сила, небронированная техника, легкобронированная и бронированная техника мотопехотных и танковых рот, подразделения артиллерии, тактических ракет, зенитных комплексов и вертолётов на стоянках; командных пунктов, узлов связи и объектов военно-промышленнной структуры.

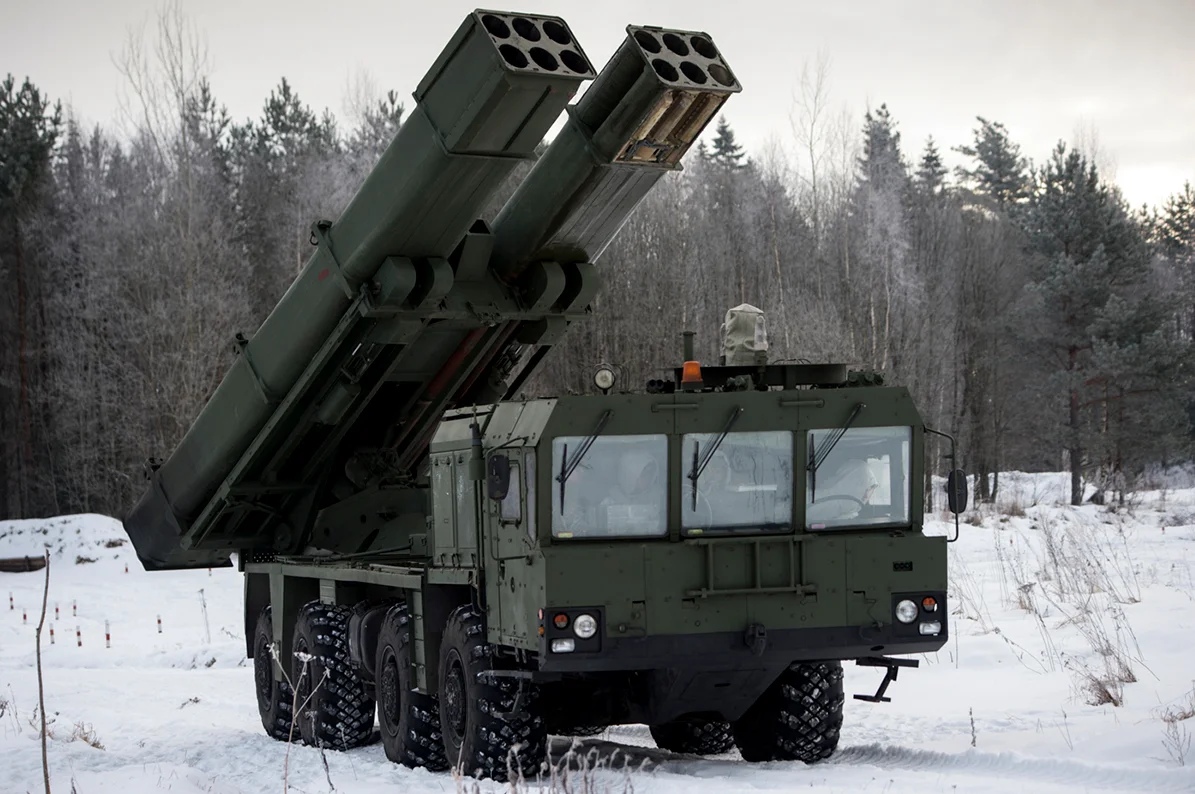

для РС 300мм
Реактивная система залпового огня "Ураган-1М" была разработана специалистами ОАО "НПО "СПЛАВ" (Город-Герой Тула) в кооперации с ПАО "Мотовилихинские заводы" (г. Пермь), Министерством обороны Российской Федерации и смежных предприятий.
РСЗО "Ураган-1М" является принципиально новой системой, с возможностью применения различных реактивных снарядов разных калибров. Бикалиберность реализована применением двух типов реактивных снарядов: от 220-мм РСЗО 9К57 "Ураган" и от 300-мм системы 9К58 "Смерч", а также новыми типами РС.
Первые фотоизображения опытной боевой машины стали появляться в сети Интернет c 2009 года.
Государственные испытания РСЗО "Ураган-1М" проводились с 2012 года и были успешно завершены в 2015 году. По данным ПАО "Мотовилихинские заводы" система "Ураган-1М" была принята на вооружение вооружённых сил Российской Федерации в 2016 году.
Впервые публично новая бикалиберная реактивная система залпового огня 9К512 "Ураган-1М" была продемонстрирована во время показа техники и вооружения в честь Дня ракетных войск и артиллерии, состоявшегося 19 ноября 2016 года на территории Лужского артиллерийского полигона (33-й полигон, Лужский район Ленинградской области).
Реактивные системы залпового огня "Ураган-1М" включены в перспективную систему ракетно-артиллерийского вооружения. Данными системами оснащаются отдельные артиллерийские части и соединения.

для РС 220мм,
Основной состав системы:

боевая машина 9А53;
транспортно-заряжающая машина 9Т249;
реактивные снаряды калибров 220 и 300 мм в транспортно-пусковых контейнерах (пакетах).
В конструкции артиллерийской части боевой машины предусмотрена возможность монтажа на её люльке сменных транспортно-пусковых контейнеров, снаряжаемых реактивными снарядами двух калибров 220 и 300 мм.
В ходе проведённых работ конструкторами Мотовилихинских заводов были проработы варианты размещения системы на базе различных типов шасси. После рассмотрения проектов специалистами Министерства обороны был выбран вариант с размещением на шасси производства Минского завода колёсных тягачей. Боевая и транспортно-заряжающая машина РСЗО "Ураган-1М" выполнены на базе шасси "Астролог", которое используется в оперативно-тактическом ракетном комплексе "Искандер".
Все процессы в РСЗО "Ураган-1М" полностью автоматизированы.
В конструкцию транспортно-пускового контейнера для реактивных снарядов калибра 220 мм входях 15 трубчатых направляющих, а в конструкцию ТПК для РС калибра 300 мм входят 6 трубчатых направляющих.
боевая машина 9А53
Транспортно-заряжающая машина 9Т249 предназначена для размещения и транспортировки реактивных снарядов, заряжания и разряжания боевой машины 9А53. В отличие от систем предыдущего поколения, заряжание боевой машины производится путём замены всего пакета с направляющими.

Тактико-технические характеристики
Боевая машина 9А53
Тип шасси МЗКТ-7930
Колесная формула 8x8
Масса, т
без контейнеров 31,54
с контейнерами «Ураган» 42,20
с контейнерами «Смерч» 43,60
Длина в походном положении, м:
с контейнерами «Ураган» 12,67
с контейнерами «Смерч» 13,00
Ширина в походном положении, м:
с контейнерами «Ураган» 6,09
с контейнерами «Смерч» 7,44
Высота, м 3,35
Скорость движения, км/ч 70
Время перевода из походного в боевое положение, с 20
Время оставления ОП, с 45
Запас хода, км 1000
Расчет, чел 3
Количество устанавливаемых контейнеров, шт 2
Время стрельбы, с:
изделиями 220-мм «Ураган» 14-60
изделиями 300-мм «Смерч» 22-40

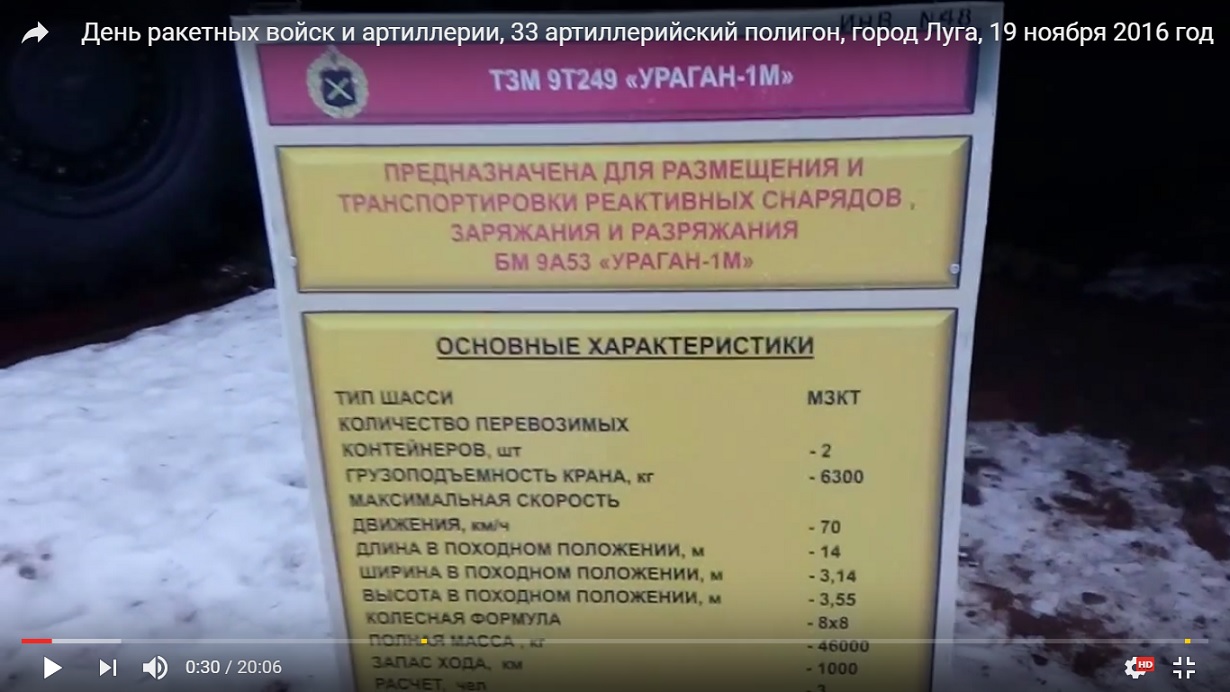

Транспортно-заряжающая машина 9Т249
Тип шасси МЗКТ-7930
Колесная формула 8 х 8
Полная масса, кг 46000
Габариты в походном положении, м:
длина 14
ширина 3,14
высота 3,55
Максимальная скорость движения, км/ч 70
Запас хода, км 1000
Расчет, чел. 3
Количество перевозимых контейнеров 2
Грузоподъемность крана, кг 6300
Испытания и эксплуатация
В ходе предварительных и Государственных испытаний боевой машины 9А53 РСЗО "Ураган-1М" были подтверждены требуемые точностные характеристики.
Погрешность
Гирокомпасирования (предельная) Δαсг, д.у. 2,5
Навигации (СКО) σх, м 5,0
Навигации (СКО) σу, м 4,9
Наведения (срединная) EВН, д.у. 0,25
Наведения (срединная) EГН, д.у. 0,27
В БМ 9А53 применена система самоориентирующаяся гирокурсокреноуказания (ССГККУ) с предельной погрешностью 3 д.у. Определение погрешностей навигации выполнялись на маршах до 10 километров.
В 2008 году Директор Выставочного центра института высокоточных систем имени В.П. Грязева, профессор кафедры Стрелково-пушечного вооружения ФГБОУ ВО «ТулГУ» Власов Виктор Алексеевич, Начальник группы ООО "САРАР" Воронцов Алексей Михайлович, Девятайкин Александр Михайлович были удостоены Премии имени С.И. Мосина за работу по теме: «Разработка газогенератора для РСЗО «Ураган-1М». Работа представлена ООО "САРАР".
Гаевский Валерий Владимирович (АО "НПО "СПЛАВ") внедрил углерод-углеродный композиционный материал для поддержания критического сечения соплового блока ракетной части РС РСЗО «Смерч» и «Ураган-1М».

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: РСЗО (реактивная система залпового огня) "Ураган"

#23 Сообщение smersh70 » 23 май 2020, 17:56


Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: РСЗО (реактивная система залпового огня) "Ураган"

#24 Сообщение smersh70 » 20 ноя 2020, 15:41

"Шепетовский ремонтный завод", согласно общему решению с Минобороны Украины, провел испытания новой реактивной системы залпового огня "Буревий" (Ураган на украинском). Эта система рассматривается как замена устаревшим РСЗО "Ураган", которые находятся на вооружении Вооруженных Сил Украины.
РСЗО "Буревий" выполнен в калибре 220 мм и может использовать все имеющиеся реактивные снаряды для «Урагана», а также новые, с увеличенной с 35 до 65 км дальностью поражения целей, которые разрабатываются КБ "Южное" в рамках программы "Тайфун-2 ".
РСЗО размещено на шасси Т815-7Т3RC1 от чешской Tatra с колесной формулой 8х8.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: РСЗО (реактивная система залпового огня) "Ураган"

#25 Сообщение smersh70 » 24 ноя 2020, 00:29

Для модернизированных РСЗО "Ураган" на Украине решили закупать чехословацкие шасси автомобилей Tatra Т815-7Т3RC1. Ранее для этих целей собирались использовать КрАЗ-6322, однако его производитель обанкротился.
Утверждается, что Шепетовский ремонтный завод самостоятельно изготовил пакет направляющих и систему наведения. Скорее всего речь идет всего лишь о капитальном ремонте старых советских изделий, которые просто "пересаживают" с ЗИЛ-135ЛМ на иномарки. Что же касается электронных компонентов, то они приобретены за рубежом.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98349
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4862 раза
Поблагодарили: 5958 раз

Re: РСЗО (реактивная система залпового огня) "Ураган"

#26 Сообщение smersh70 » 17 янв 2021, 23:01

Балканский "Ураган"

В армии Саддама
В марте 1988 года Ирак оформил заказ стоимостью 60 млн долларов, предусматривавший поставку четырёх батарей РСЗО М-87 (16 ПУ, 16 ТЗМ, пять КШМ) и 4000 ракет. До иракской агрессии против Кувейта поставили лишь одну батарею — по четыре ПУ и ТЗМ, одну КШМ, а также 1000 ракет. Кроме того, две пусковые установки прибыли в страну для проведения войсковых испытаний ещё до подписания контракта — в 1987 году.
В Ираке «Оркан» получил название «Абабил-50». Эти РСЗО успели поучаствовать в ирано-иракской войне (в 1988 году в боях под Басрой), а также во вторжении в Кувейт. По крайней мере, часть пусковых установок уцелела во время операции «Буря в пустыне».
Частью югославско-иракского соглашения являлась передача технологии производства ракет. В 1990 году была передана соответствующая документация, а через несколько лет на заводе в городе Аль-Мутасим начался выпуск ракет. Благодаря применению композитного топлива иракского производства дальность стрельбы была доведена до 75 км. А вот изготовление пусковых установок наладить почему-то не удалось. Иракцы разобрали сохранившиеся штатные ПУ, соорудив новые шестизарядные: частью на имевшихся шасси FAP, частью — на четырёхосных шасси «Мерседесов». Роль подъёмно-поворотного механизма при этом выполняла пусковая установка ЗРК С-75. В 2003 году все ПУ «Абабил-50» были уничтожены во время вторжения войск антииракской коалиции.
Сотрудничество СФРЮ с Ираком имело продолжение. В 1989 году в Военно-техническом институте начались работы по ракете «Вера» (Vera — Velika raketa, то есть «большая ракета») калибра 400 мм с дальностью стрельбы 120 км. Гражданская война в Югославии помешала реализации этой программы в полном объёме. Некоторые наработки были переданы в Ирак, где на их основе создали ракету «Абабил-100» (позже переименованную в «Аль-Фатех») с дальностью стрельбы 140 км.
В огне гражданской войны
Командование ЮНА предполагало внедрить РСЗО М-87 «Оркан» в армейском звене — использовавшиеся здесь системы М-77 «Огань» не устраивали военных малой дальностью стрельбы (20 км). Однако к началу гражданской войны ЮНА располагала единственной пусковой установкой «Оркана» — вторым прототипом, переданным в Артиллерийский учебный центр (город Задар, Хорватия) для подготовки расчётов РСЗО. Ещё до начала боёв между ЮНА и хорватской Национальной гвардией эту ПУ вывели на контролируемую ЮНА территорию в Северной Далмации и 21 октября 1991 года передали 9-му смешанному артполку. В осенних боях «Оркан» использовался для поддержки наступления 9-го армейского корпуса на Задар и Шибеник, однако из-за дефицита боеприпасов его боевое применение особой интенсивностью не отличалось.
Весной 1992 года части ЮНА покинули территорию Хорватии, но «Оркан» остался — его передали армии сербского анклава Республика Сербская Краина (РСК), а именно 75-й артиллерийской бригаде. Благодаря большой дальности стрельбы он использовался в качестве своеобразного стратегического средства. Командующий армией РСК отмечал: «Средство этого типа является незаменимым для нас в плане стабилизации ситуации на фронте». «Оркан» постоянно базировался в Книне, а в разных районах РСК для него были оборудованы огневые позиции, состоявшие из капонира для пусковой установки и блиндажа для расчёта. При выдвижении на позицию «Оркан» сопровождался бронеавтомобилями военной полиции BOV и самоходным ЗРК «Стрела-1».
В течение 1992 года «Оркан» обстреливал хорватские позиции на возвышенности Купреска в Боснии. Ввиду ограниченного запаса ракет обстрелы по большей части являлись реакцией на действия противника. Когда 22 января 1993 года хорваты в Далмации начали операцию «Масленица», «Оркан» обстреливал предполагаемые места сосредоточения противника у Задара и Шибеника. В сентябре-октябре он вёл огонь по хорватским позициям в области Лика и у города Карловац.

В начале 1994 года власти РСК поделились своей огневой мощью с соплеменниками из Республики Сербской (РС) в Боснии и Герцеговине. С единственной пусковой установки демонтировали четыре направляющие. В армии РС их попарно установили на двух ПУ 9М113М2 тактического ракетного комплекса «Луна-М» (на шасси БАЗ-135М). Переделка была выполнена таким образом, что в случае необходимости направляющие «Оркана» можно было легко снять и вновь использовать ПУ для запусков ракет «Луна-М». Существенным недостатком такой импровизации являлся ограниченный угол горизонтального наведения, составлявший всего по 7,5º вправо и влево (угол вертикального наведения составлял от +3,5 до +65º). «Оркан» армии РСК остался лишь с восемью направляющими, что, впрочем, не имело никакого значения, поскольку он никогда не вёл огонь полными залпами.
Одним из наиболее известных и одновременно наиболее трагических эпизодов с участием «Оркана» армии РСК стали обстрелы Загреба. Утром 1 мая 1995 года хорватская армия и полиция начала операцию «Блесак», целью которой являлось овладение Западной Славонией — одним из регионов РСК. В ответ штаб армии РСК приказал расчёту «Оркана» занять огневую позицию на возвышенности Петрова Гора. 2 мая в 10:30 залпом из шести ракет был обстрелян центр Загреба. На следующий день по той же цели вновь выпустили шесть ракет. Погибли четверо гражданских и полицейский, ранения получили 208 человек. Ущерб, несомненно, был бы более серьёзным, если бы не низкое качество боеприпасов — хорватские сапёры обезвредили 1576 невзорвавшихся суббоеприпасов КБ-1.
Обстрелы Загреба вызвали настолько острую реакцию мирового сообщества, что когда в августе 1995 года хорватская армия начала операцию «Олуя», приведшую к ликвидации РСК, сербы так и не рискнули применить «Оркан». По указанию президента Сербии Слободана Милошевича «красные береты» (спецназ Сербии, действовавший на территории РСК) отконвоировали пусковую установку на территорию Боснии и Герцеговины, передав её армии Республики Сербской. Вместе с уже упоминавшимися двумя импровизированными ПУ она вошла в состав 89-й артиллерийской бригады. Бывший президент РСК Милан Мартич, отдавший приказ об обстреле Загреба, был осуждён Международным трибуналом в Гааге и в настоящее время отбывает 35-летний тюремный срок.
